Доработка Yosan Stealth 5 версии 1103, 1109

[Citizen Band]

Доработка Yosan Stealth 5 версии 1103, 1109...

1. Пропаять разъём антенны, особое внимание уделить конденсатору, припаянному к нему, часто отваливается.
2. Пропаять угловые места пайки передней панели к основной плате.
3. Параллельно микрофону в тангенте припаять конденсатор 0,01 мкФ.

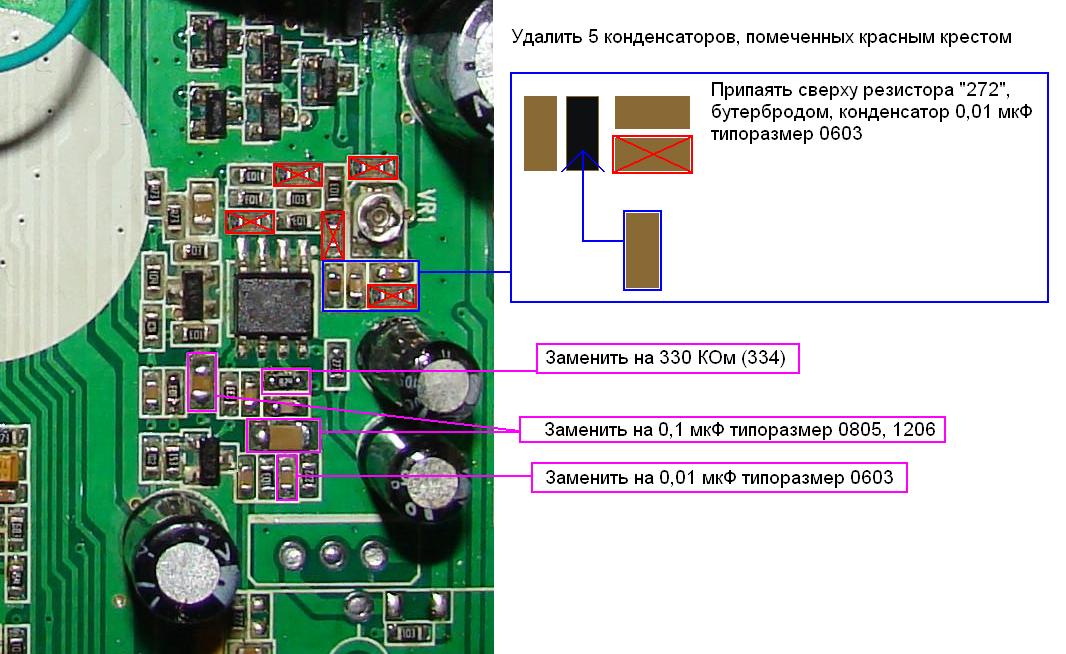

Доработка модуляции производится согласно рисунка:

[533-гранит]

Чето нахимичил с резистором - "Припаять сверху резистора 272" На плате резистор вродь как слева, а на твоёй схеме как бы справа Или вместо резистора надо конденсатор 272...что то тут не вяжется

[Citizen Band]

Чето нахимичил с резистором - "Припаять сверху резистора 272" На плате резистор вродь как слева, а на твоёй схеме как бы справа Или вместо резистора надо конденсатор 272...что то тут не вяжется

Параллельно резистору, поверх него, припаять конденсатор. На фото этот узел уже был доработан, поэтому схему нарисовал. В понедельник - вторник выложу фото без доработок.

[533-гранит]

От тото! Нать подписывать, что плата доработана, а лучше и в самом деле фотку без переделки, тогда легче будет ориентироваться на плате. (тогда даже такая облизьяна как я, запросто догадается )

[Boroda]

Citizen Band, не знаешь, как её вылечить от гнусной привычки замерзать? ТТакое чуство, что в морозы частота уплывает где-то, пока не прогреется.

[Citizen Band]

Citizen Band, не знаешь, как её вылечить от гнусной привычки замерзать? ТТакое чуство, что в морозы частота уплывает где-то, пока не прогреется.

Если честно, не возникало такой проблемы. Но я, при доработке, вместо родных "no name" электролитов поставил jamicon gold. Может поэтому не глючит.

Также, вместо "глючной" кнопки PTT в тангенте, поставил герконовое рэле и обычный "микрик".

Добавлено спустя 1 минуту 18 секунд:

От тото! Нать подписывать, что плата доработана, а лучше и в самом деле фотку без переделки, тогда легче будет ориентироваться на плате. (тогда даже такая облизьяна как я, запросто догадается )

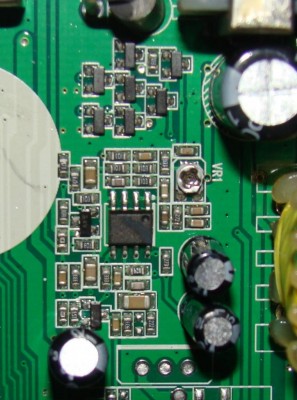

Фото платы до доработки:

[rmir]

что-то я слепой что ли, как с завода всё пропаяно ;))
