Простая антенна с высоким КПД и немного направленной диаграммой

Эта "HF-ANT" проверена, испытана, неплохо работает на открытой местности, а в лесу лучше диполёк растянуть на опушке между деревами с высотой в полволны.

Sedoi писал(а):а в лесу лучше диполёк растянуть на опушке между деревами с высотой в полволны.

Это на какую ветку придется залезть, чтобы сделать диполь для диапазона 80 или 40 метров?

Антиквар писал(а): Это на какую ветку придется залезть, чтобы сделать диполь для диапазона 80 или 40 метров?

Метров на 10-15 лезть для поддержания физического тонуса : , закинуть антенну - есть другие способы.
На такой высоте диполем 7МГц можно и на DX-ов замахнуться, а 3,6МГц с местными (2-3т.км) сработать.
Кроме высоты подвеса антенны много других факторов, которые влияют на приём и передачу. Тут в помощь сборники Ротхаммеля, расчёты Айзенберга и конечно программа MMANA.

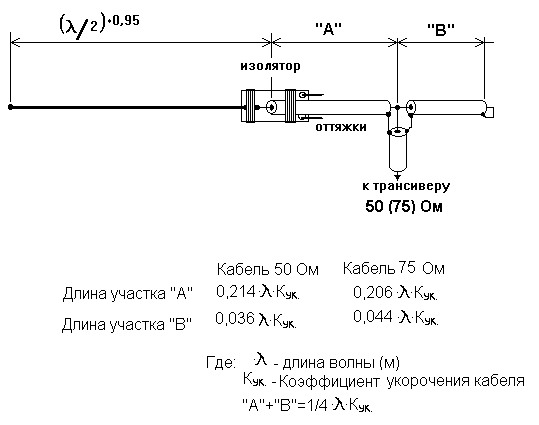

Понравилась работа ещё одной антенны Настраивается один раз на любой высоте от 0.5 метра и не меняет параметров (кроме ДН) при любом подвесе.
Удобна для полевых условий.
Известна с 30-х годов прошлого века как однодиапазонная.
RX3AKT сделал многодиапазонный вариант Источник:http://www.rx3akt.narod.ru/ant_akt.html

Это вообще чудо антенна. Если бы радиолюбители знали, как она у меня висела поначалу - закидали бы ссаными тряпками. А ведь работала, и связи были и КСВ в норме. Да и сейчас висит так, что в зенит скорее всего бъёт.

Спасибо, Стас, за тест-драйв :)

Boroda писал(а): Если бы радиолюбители знали, как она у меня висела поначалу - закидали бы ссаными тряпками.

А у меня..... ващеееееееееее можно сказать нет антенны!

Boroda писал(а):Это вообще чудо антенна. Если бы радиолюбители знали, как она у меня висела поначалу - закидали бы ссаными тряпками. А ведь работала, и связи были и КСВ в норме. Да и сейчас висит так, что в зенит скорее всего бъёт.

А что у неё за диаграмма направленности???)

Как у диполя. Соответственно, от высоты подвеса сильно зависит

Классический асимметричный диполь с плечами 13.7 и 28.05 и балуном 1:4 на 3.5 7 14 24 28 при высоком подвесе очень зачетно работал))) на 3.5 вообще диаграмма почти круговая))))

Баламут писал(а):Классический асимметричный диполь с плечами 13.7 и 28.05 и балуном 1:4 на 3.5 7 14 24 28 при высоком подвесе очень зачетно работал))) на 3.5 вообще диаграмма почти круговая))))

Какая высота?
Иногда и круговая ДН нужна, но обычно это результат зенитного излучения диполя.

Сейчас воюю с антенной RX3AKT на ВЧ бэнды 15, 10 м. диапазоны, очень тонкая настройка, большая зависимость от применяемых материалов.
П-274 в качестве полотна не подошёл в связке с четвертьволновым резонатором из кабеля РК50-7-11, высокая реактивность в резонансном участке.

Sedoi писал(а):

Баламут писал(а):Классический асимметричный диполь с плечами 13.7 и 28.05 и балуном 1:4 на 3.5 7 14 24 28 при высоком подвесе очень зачетно работал))) на 3.5 вообще диаграмма почти круговая))))

Какая высота?
Иногда и круговая ДН нужна, но обычно это результат зенитного излучения диполя.

Сейчас воюю с антенной RX3AKT на ВЧ бэнды 15, 10 м. диапазоны, очень тонкая настройка, большая зависимость от применяемых материалов.
П-274 в качестве полотна не подошёл в связке с четвертьволновым резонатором из кабеля РК50-7-11, высокая реактивность в резонансном участке.

Высота пятиэтажки..метров 13...потеплеет попробую http://goryham.qrz.ru/ant/upa14.htm на жби крышу водрузить, поэксперементировать)))) а в общем то надо переходить на направленные вращалки)

Boroda писал(а):Как у диполя. Соответственно, от высоты подвеса сильно зависит

.

А что думает сообщество насчет простейшей КВ-антенны, которую можно установить на даче? Например, 5-метровая удочка, поставленная вертикально и привязанная к небольшой, вкопанной в землю мачте? От верха удочки до земли спускается проволока, работающая излучателем. По земле проложено несколько проволок, работающих в качестве заземления. Общая высота излучателя будет метров 7-8. Получится как бы классическая четвертьволновая антенна Маркони. До четверти волны на КВ-диапазонах 160...40 метров эту антенну можно просто "удлинить" переменной индуктивностью.

Антиквар писал(а):А что думает сообщество насчет простейшей КВ-антенны, которую можно установить на даче? Например, 5-метровая удочка, поставленная вертикально и привязанная к небольшой, вкопанной в землю мачте? От верха удочки до земли спускается проволока, работающая излучателем. По земле проложено несколько проволок, работающих в качестве заземления. Общая высота излучателя будет метров 7-8. Получится как бы классическая четвертьволновая антенна Маркони. До четверти волны на КВ-диапазонах 160...40 метров эту антенну можно просто "удлинить" переменной индуктивностью.

Как бы все штыри на прием не очень.. я такую сваял на 14 мгц http://qrz-e.ru/forum/29-20-1 ...в праздники если состояние и погода позволит водрузю на крышу)))) для дачи тож хороший вариант)))

Антенна с горизонтальной поляризацией, для получения максимального усиления с низколетящей элевацией, д/б поднята не более, не менее чем пол волны от идеальной земли (которую ещё поискать надо).
Для ВЧ бэндов обеспечить это условие реально. Для 160-40м. не всем и не всегда.
По этой простой причине на НЧ бэндах, чтоб получить ДН способную поиметь DX-ов, пользуют вертикальную поляризацию, которая реализуется след. вариантами:
- горизонтальные рамки (лучи), с периметром в несколько длин волн (оч. длинные, если интересно - отдельной темой),
- вертикальные – GP, рамки…, для них - высокий подвес не нужен.
GP (обычно короткие, значительно меньше ½ волны, удлиняются катушкой), на приём слабоваты. В городе ловят все гармошки от ЛЭП и т. п.
Рамки полноразмерные - …Баламут опередил. Ему майк.
P.S. У RZ9CJ всегда реальные разработки, повторяй любую.

Не смотря на сильный ветер я таки дельту повесил))) первые впечатления после диполя на двадцатке..шумит меньше и станции бала на два принимает получше))) если ветром удочку не сломает сегодня послушаю))

Баламут писал(а):Не смотря на сильный ветер я таки дельту повесил))) первые впечатления после диполя на двадцатке..шумит меньше и станции бала на два принимает получше))) если ветром удочку не сломает сегодня послушаю))

Развёрнутый отчёт будет?

Пару дней послушаю ...отпишусь))

в резонанс не попал но КСВ приемлимый меньше 2..(((( настраивать пока не хочу...сначала покручу)))
