Alan78plus сгорел выходной каскад

[101]

Дело в том что включил р.с.на передачу без антенны и выпалил выходной каскад а именно транзистор RD16HHF1. Объехал все Новосибирские магазины радиодеталей в поисках и нигде нет в наличии. Может быть у кого нибудь есть такая радиостанция сдохшая по другой причине???

[Похмелкин]

Замена на биполярный.
Взял две схемы одна старого алана78 другая нового алана 78 нумерация деталей совпадает.
Ищем отличия и меняем
с315 на 370 пф
с317 на 150 пф
с318 на 100 пф
катушку L300 удаляем
L306 надо запаять на место с базы на землю его взял родной с дохлого 78
R306 100 ом
транзистор использовал КТ921 но думаю будут работать и другие
получил 6 вт
Кажется все .

эт если не найдёшь аналогичный транзюк...

[101]

Замена на биполярный.
Взял две схемы одна старого алана78 другая нового алана 78 нумерация деталей совпадает.
Ищем отличия и меняем
с315 на 370 пф
с317 на 150 пф
с318 на 100 пф
катушку L300 удаляем
L306 надо запаять на место с базы на землю его взял родной с дохлого 78
R306 100 ом
транзистор использовал КТ921 но думаю будут работать и другие
получил 6 вт
Кажется все .

эт если не найдёшь аналогичный транзюк...

Да не хотелось бы городить городушки, но если не найду прийдётся городить!

[533-гранит]

6Вт что то маловато, до 15 должно быть Самое главное в этом рецепте, как тудыть его лепить!

[101]

6Вт что то маловато, до 15 должно быть Самое главное в этом рецепте, как тудыть его лепить!

Методика лепления туды в народе известна. Эти Аланы шли как с полевиками на выходе так и с биполярными. Так вот просто берёшь схему того что на биполярном и переделываешь свою под биполярник в соответствии со схемой. Но вот 6 ватт тоже как то всё не то что было.

[533-гранит]

Вы, сударь, КТ921 живьём видели?

[Скорпион]

6Вт что то маловато, до 15 должно быть

+ КП-101=60 Вт

[101]

6Вт что то маловато, до 15 должно быть

+ КП-101=60 Вт

Это получается 921 отыскать надо кп-101 купить и ещё усилители то никак низя! Помехи на 300 мгц идут от них!

[Похмелкин]

2SC1969, или 2078 подойдут вместо кт921?

[Скорпион]

Помехи на 300 мгц идут от них!

[101]

2SC1969, или 2078 подойдут вместо кт921?

Главное чтобы они в продаже в Новосибирске были! Надо будет глянуть!

[Похмелкин]

2SC1969, или 2078 подойдут вместо кт921?

Главное чтобы они в продаже в Новосибирске были! Надо будет глянуть!

о как?! в Кемерово не дефицит, но много брака попадается

[101]

Помехи на 300 мгц идут от них!

Серьёзно ваша радиостанция начинает помимо диапазона 27 мгц вещает с усилителем на 300 мгц причём на ура :)

[Скорпион]

webjenya, это как так? Онаже на 27 передает. Откуда 300?

[533-гранит]

2SC1969, или 2078 подойдут вместо кт921?

1969 подошел бы...но то что у нас продают такое ге, что его лекго обскочит 2078, а уж зато стоит 1969 не менее 300р однако....

webjenya, это как так? Онаже на 27 передает. Откуда 300?

флудер

[101]

webjenya, это как так? Онаже на 27 передает. Откуда 300?

Побочные излучения. Но с усилителем эти излучения становятся большими! И это плохо!

Добавлено спустя 9 минут 1 секунду:

2SC1969, или 2078 подойдут вместо кт921?

1969 подошел бы...но то что у нас продают такое ге, что его лекго обскочит 2078, а уж зато стоит 1969 не менее 300р однако....

Я посмотрел в москве этого г RD16HHF1 как грязи и стоит он там 160 руб. всего навсего. Попробую найти человека который мог бы его оттуда вывести либо может и проще заказать в "радиопе" какой нибудь!

[Скорпион]

Лучше ставить то что сгорело- точь-в-точь. ЧТобы обидно потом не было. Да и работать будет так как изначально задумано.

[Котофей]

По транзисторам можно узнать на Зыряновской 119.

[533-гранит]

точь в точь у нас может быть только на этикетке, но никак не внутри Если написано в параметрах 20Вт, то выдавить, еще раз выдавить из такого транзистора, удастся не более половины

[101]

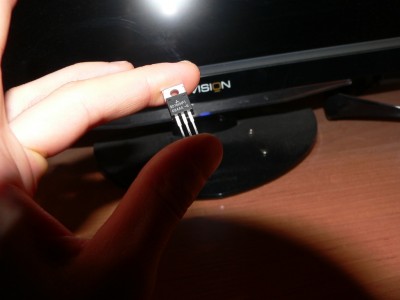

Хорошая вещь самолёт и телефон! В итоге нашел человека летящего сегодня в Новосибирск из Москвы и вот 10 экземпляров этого RD16HHF1 у меня :) Так что если кому то нужно будет то их есть у меня.
